Сталь 30ХГСА характеристики

Класс стали 30ХГСА — конструкционная легированная.

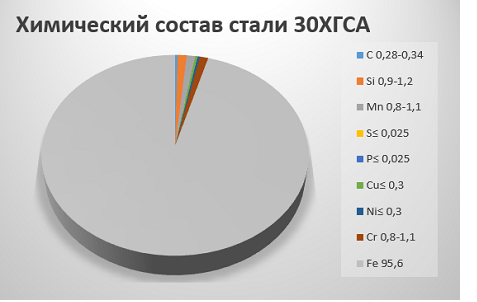

Химический состав стали 30ХГСА

Термообработка: Закалка 880oC, масло, Отпуск 540oC, вода

Температура ковки, °С: начала 1240, конца 800. Сечения до 50 мм охлаждаются на воздухе, 51-100 мм - в ящиках.

Твердость материала: HB 10 -1 = 229 МПа

Температура критических точек: Ac1 = 760, Ac3(Acm) = 830, Ar3(Arcm) = 705, Ar1 = 670, Mn = 352

Свариваемость материала: ограниченно свариваемая. Способы сварки РДС, АДС под флюсом и газовой защитой, АрДС, ЭШС. Рекомендуется подогрев и последующая термообработка. КТС без ограничений. Подробно о АРД/TIG сварке стали 30ХГСА.

Обрабатываемость резанием: в горячекатанном состоянии при HB 207-217 и σв=710 МПа,  К υ тв. спл=0,85 и Кυ б.ст=0,75

Флокеночувствительность: чувствительна.

Склонность к отпускной хрупкости: склонна.

Сталь 30ХГСА применение:

Различные улучшаемые детали: валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.

Вид поставки:

  • Сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 2590-2006ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 10702-78.
  • Калиброванный пруток  ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 7417-75, ГОСТ 1051-73, ГОСТ 10702-78.
  • Шлифованный пруток и серебрянка: ГОСТ 14955-77.
  • Лист толстый ГОСТ 11269-76.
  • Лист тонкий ГОСТ 11268-76.
  • Полоса ГОСТ 103-2006.
  • Поковки и кованые заготовки ГОСТ 8479-70, ГОСТ 1133-71.
  • Трубы ГОСТ 8731-87, ГОСТ 8732-78, ГОСТ 8733-74, ГОСТ 8734-75, ГОСТ 21729-76, ГОСТ 13663-86, ГОСТ 9567-75.

Российские аналоги стали 30ХГСА:

40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА

Зарубежные аналоги стали 30ХГСА:

30ChGSA (BDS Болгария), 30HGS, 30HGSA (PN Польша), 14331 (CSN Чехия)
