Сталь 55 (ст55) — характеристики, применение

Класс стали 55 — конструкционная углеродистая качественная.

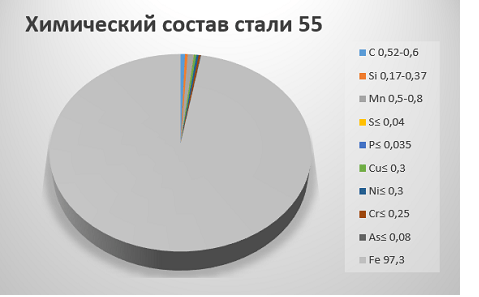

Химический состав стали 55

Термообработка: Нормализация и высокий отпуск

Температура ковки, °С: начала 1240, конца 800. Заготовки сечением до 400 мм охлаждаются на воздухе.

Твердость материала: HB 10 -1 = 212 - 248 МПа

Температура критических точек: Ac1 = 725, Ac3(Acm) = 755, Ar3(Arcm) = 750, Ar1 = 690, Mn = 320

Свариваемость материала: не применяется для сварных конструкций. КТС с последующей термообработкой.

Флокеночувствительность: малочувствительна.

Склонность к отпускной хрупкости: не склонна.

Обрабатываемость резанием: в нормализованном состоянии при HB 212-225  К υ тв. спл=1,0 и Кυ б.ст=0,65

Сталь 55 применение:

Зубчатые колеса, прокатные валки, штоки, тяжелонагруженные валы, оси, бандажи, малонагруженные пружины и рессоры, лемехи, пальцы звеньев гусениц и муфты сцепления коробок передач, корпуса форсунок и другие детали, работающие на трение.

Российские аналоги стали 55:

50, 60, 50Г

Зарубежные аналоги стали 55:

Зарубежные аналоги стали 55
